Tetto rotto duplex fai da te - dispositivo e installazione

Ogni proprietario di casa ragionevole vuole attrezzare la propria casa comoda e confortevole, ma allo stesso tempo di disporre razionalmente del budget familiare. Per fare ciò, è necessario considerare attentamente la scelta di ciascuna soluzione di costruzione, valutando l'efficacia, confrontandola con le alternative. Sempre più spesso, durante la costruzione di case di classe economica, gli sviluppatori utilizzano un tetto spiovente inclinato, che funge da eccellente protezione dalle intemperie, si adatta perfettamente all'aumento del carico quando cade la neve e consente la costruzione di una spaziosa mansarda adatta alla vita.

Vantaggi del design

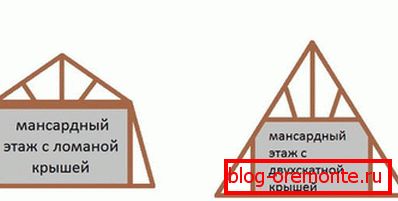

Tetto a doppia pendenza в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Molto spesso il tetto a due spioventi viene utilizzato se è necessario utilizzare l'attico come spazio vitale. Dopotutto, la geometria delle pendenze consente di smaltire in modo efficiente l'area disponibile, dotarsi di un alto soffitto orizzontale, di una soffitta ventilata, di vani laterali per la conservazione stagionale delle cose.

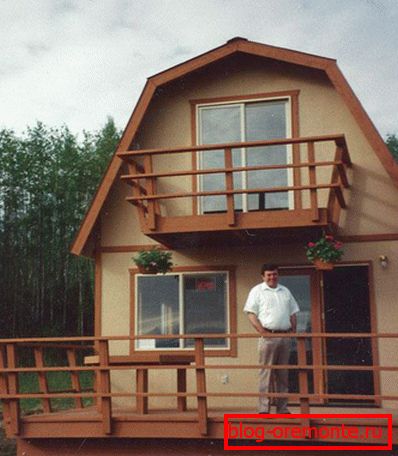

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, tetto mansardato rotto будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Fasi di costruzione

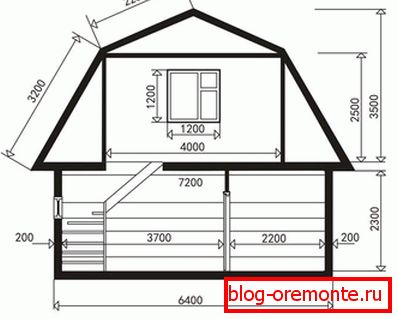

Stesura del progetto, i calcoli necessari

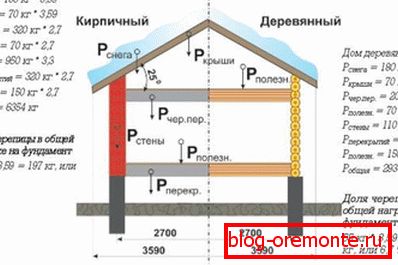

Poiché il tetto spiovente è considerato piuttosto complicato, per la costruzione vengono utilizzati calcoli ingegneristici, che possono essere fatti a mano o con l'ausilio di uno speciale programma per computer. Il calcolo include la determinazione dei seguenti parametri:

• Carico costante È determinato riassumendo la massa di tutti i materiali che compongono la torta di copertura, il sistema di truss, il piano attico. In poche parole, questo è il peso della struttura.
• Carico temporaneo Questa cifra varia a seconda dell'area in cui verrà condotta la costruzione. Dipende dallo spessore del manto nevoso che cade, tiene conto dei carichi del vento.
• Carico totale Calcolato aggiungendo i valori di carico permanente e temporaneo. I disegni che riflettono tutti i tipi di carichi che agiscono sul tetto sono costruiti.

Sistema di tralicci da costruzione

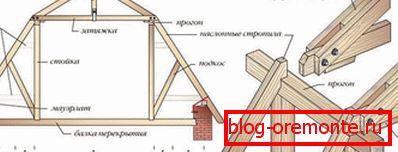

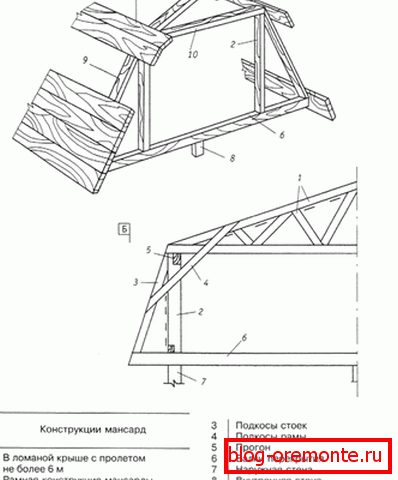

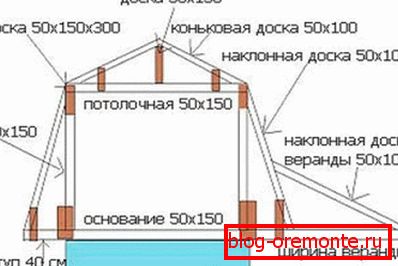

Il sistema di travi di un tetto rotto è piuttosto complicato a prima vista. Sembra che l'assemblea possa essere fatta solo da una brigata professionale, tuttavia, questo compito può essere gestito da tre persone con competenze base di lavorazione del legno di base. L'indubbio vantaggio è che non richiede alcuna attrezzatura sofisticata o strumenti speciali. Il sistema di travi per l'organizzazione di un tetto a mansarda pentagonale è di tipo combinato, combina alcuni degli elementi dal basso e alcuni da quello sospeso. Il tetto spezzato, o meglio il suo sistema a traliccio, consiste di:

1. Travi superiori tipo nashlonnogo. Sono fatti di tavole lisce e resistenti, con un piccolo angolo convergente per formare una cresta. La cresta non viene utilizzata, poiché queste travi sono basate sul rack. Sperimentare il carico sulla deflessione, sullo scoppio.
2. Barre trasversali. Sbuffi che collegano le travi superiori sotto le gambe. Sono anche realizzati in pannelli di spessore 50-100 mm, sono anche utilizzati come cornice per il soffitto mansardato. Il compito principale è quello di estinguere il carico di diffusione dalle travi.
3. Nonna. Sospensione del legno, collegamento del colmo del tetto con il bullone, evitando che il bullone si incurvi, se ha una lunghezza sufficientemente grande.
4. Rack. Supporti verticali, su cui pendono le travi superiori. Sono fatti di travi quadrate o rettangolari. Inoltre, gli scarichi formano una cornice, che ha rivestito le pareti del sottotetto.
5. Travi pendenti inferiori. Realizzato su un modello di tavole 50x150 mm o 100x150 mm, si appoggia alla parte superiore con un bullone, e il fondo - contro il mauerlat. Sperimentare un carico solo sulla deflessione, che è minimizzato dalle parentesi graffe. Stringi come un ariete, non duro.
6. I montanti. Supporti angolari che riducono la deflessione dei tralicci appesi. Un lato si appoggia al rack, l'altro alle travi.
7. Mauerlat. Legname spesso e resistente, che funge da base per il tetto, impedendo il ribaltamento delle sue pendenze dal vento. Al suo interno sono supportate le travi sospese. Mauerlat è fissato su due pareti opposte portanti, su prigionieri con un fascio di cemento. Distribuisce uniformemente il peso del tetto sulla superficie della partizione.
8. Travi del pavimento. Travi orizzontali su cui sono supportati i rack e su cui viene installato il sottotetto.

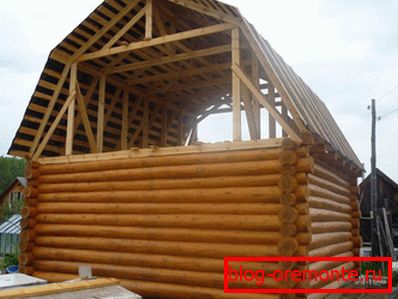

Nonostante l'apparente complessità, un simile sistema a traliccio è piuttosto facile da assemblare con le proprie mani, poiché le fattorie sono assemblate sul terreno, strutture già pronte che devono essere fissate solo in alto.

Materiali usati, strumenti necessari

Tutti i materiali che potresti aver bisogno nella costruzione di un tetto rotto fai da te abbastanza per il prezzo. Tuttavia, richiedono un numero relativamente elevato, quindi questo tetto è considerato più costoso rispetto, ad esempio, a una semplice doppia pendenza. Richiede:

• Legname massiccio per la produzione di cremagliere, travi, traverse, travi, mauerlat. La sezione trasversale del legname è determinata calcolando il carico, il più delle volte legname 100x100 mm o 150x150 mm.
• Tagliere 50x150 mm o 100x150 mm per travi, montanti. Puoi usare solo materiale di prima classe, liscio, senza nodi, trucioli.
• Tavole non tagliate per casse.
• Materiale per timpani ornamentali. Questo potrebbe essere il rivestimento, la capanna o il raccordo.
• Isolamento per isolamento termico dei timpani. Più spesso per questo utilizzare lana minerale sulla base di basalto di spessore 150 mm.
• Pellicola isolante a vapore, membrana impermeabilizzante necessaria per formare una torta per tetti.
• Materiale di copertura, in cui è possibile utilizzare coperture metalliche, ondulina, shinglas, ardesia.
• Elementi di fissaggio.

Sebbene si ritenga che non sia necessario uno speciale attrezzo per l'installazione di un tetto, tutto funziona bene se si dispone di una vite per la lavorazione del legno di alta qualità, una smerigliatrice, un trapano. Faranno il flusso di lavoro più veloce, più facile. E i proprietari di piallatrici elettriche possono risparmiare: comprano legname segato non affilato, li trattano da soli. Poiché il tetto è in gran parte di legno ed è esposto all'umidità, è obbligatorio trattare tutte le sue parti con una composizione antisettica.

Riscaldamento e illuminazione

Dal momento che si presume l'uso di spazio soffitta come un tetto residenziale, rotto deve essere isolato. È necessario isolare non solo i frontoni, ma anche le pendenze dirette. L'isolamento termico dei pattini offre un doppio servizio: non solo impedisce il riscaldamento durante la stagione fredda, ma impedisce anche il surriscaldamento del tetto nell'arrosto. I padiglioni sono spesso isolati con lana minerale all'esterno o all'interno della stanza, mentre per i pattini viene solitamente utilizzata la schiuma più comune. L'isolamento qualitativamente eseguito farà risparmiare ai proprietari molti soldi che spenderebbero per il riscaldamento.

La stanza in cui non c'è luce naturale non dovrebbe essere usata per vivere. Pertanto, è necessario prevedere l'installazione di finestre, che possono essere posizionate sia sulla parete del timpano, sia sul tetto del tetto.

Se la scelta cadesse su abbaini, allora dovrebbero essere speciali, realizzati in base alla loro posizione di installazione: il loro telaio dovrebbe essere rinforzato, impermeabilizzazione aggiuntiva, meccanismo di apertura speciale, un film protettivo da sporco e polvere dovrebbe essere fornito. L'area delle finestre può occupare fino a 1/8 della superficie totale del tetto. Il loro costo è piuttosto alto, quindi se la possibilità di investimenti così significativi non lo è, è meglio fermarsi con le proprie mani sull'attrezzatura delle solite grandi dimensioni su entrambi i timpani.

Il tetto spiovente duplex quando si utilizzano materiali edili di alta qualità, con l'osservanza della tecnologia di montaggio, vi servirà per diversi decenni, quindi non dovrete pentirvi di questo investimento!
