Sistema a tetto a cerniera - costruzione e disegni

Il sistema di travi è una combinazione di tutti gli elementi di supporto che formano lo scheletro su cui giace la torta del tetto. La capacità del tetto di resistere a carichi di vento e neve e di proteggere l'interno dall'acqua e dal freddo dipende dalla forza e dall'affidabilità di questa fondazione. Per non ricorrere ai costosi servizi delle imprese che eseguono lavori di copertura professionale, diremo in cosa consiste il sistema di copertura di un tetto a quattro falde, quali materiali sono necessari per la sua fabbricazione e come assemblarlo.

Tipi di tetti a padiglione

Il nome "chetyrehskatnaya" combina diversi tipi di tetti, composti da quattro piani, pendenze:

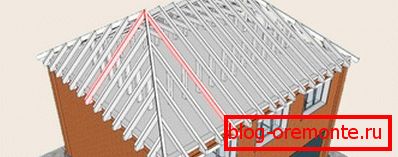

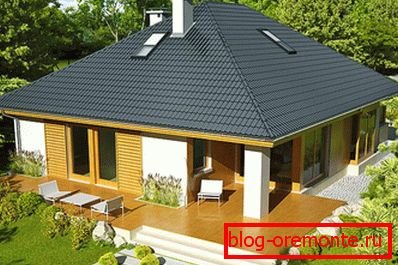

• A padiglione. Il suo design comprende quattro pendenze di due forme geometriche: due di esse hanno la forma di un trapezio, due sono triangolari. Pendenze triangolari sostituiscono i frontoni della struttura. Da un lato, questo è un vantaggio, in quanto è possibile risparmiare materiale per le pareti e, dall'altro, un meno, perché la mancanza di timpani non consente di montare normali finestre verticali.



• Gutter olandese. In realtà, si riferisce a come dvuhskatnymi tipi di coperture, quindi alla pendenza. In confusione di roofer entrano le pendenze del viso troncato, fianchi. Non sostituiscono il frontone, ma lo modificano in una forma trapezoidale. Il tetto olandese ha un aspetto molto originale ed è ottimo per la costruzione in zone ventose a causa del ridotto effetto della deriva.

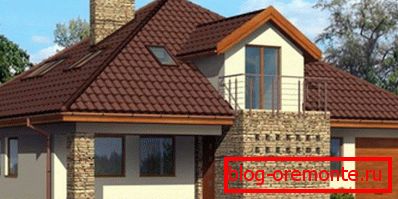

• Danese semi-indurito. I fianchi di questo tipo di tetto non tagliano la parte superiore del timpano, ma la parte inferiore, formando una pendenza di lunghezza normale. E sotto la cresta con una tale costruzione, rimane un piccolo frontone a forma di triangolo, che consente comunque di risparmiare sugli abbaini e di organizzare un'illuminazione verticale più accessibile.





• Tenda. Il tetto a padiglione viene utilizzato per edifici di forma quadrata. Consiste di quattro pattini, che sono triangoli isosceli e convergono in un punto, senza formare un pattino.

Nonostante le differenze esterne, i sistemi a traliccio del tetto a quattro spioventi sono fatti degli stessi elementi, guidati dalle stesse regole.

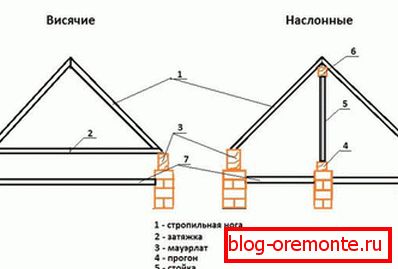

Tipi di sistemi di tetto

Il sistema del tetto a travi del tipo a quattro falde assume un aspetto diverso, a seconda delle condizioni iniziali: l'area della casa da coprire e il layout interno. Ci sono tre tipi:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Sistema di ringhiere sospese четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Naslonnaya. Si stabilì in case, al centro o ai lati delle quali ci sono muri portanti interni. Il sistema di travi in ​​questo caso è supportato non solo su pareti esterne, ma anche su pareti interne. Il sistema di traliccio rinforzato con travi è più affidabile ed equilibrato, è più facile ed economico montarlo.



3. Combinato. È costituito da elementi di naslonnogo e sistema di tralicci appesi. Viene utilizzato se non un muro interno, ma colonne o pilastri vengono utilizzati come supporto aggiuntivo. Poi le travi pendenti si alternano con il naso, formando un design openwork con travi a vista.

Un tipo di sistema di copertura è adatto per una casa particolare, determinato durante il periodo di progettazione, facendo calcoli e disegni.

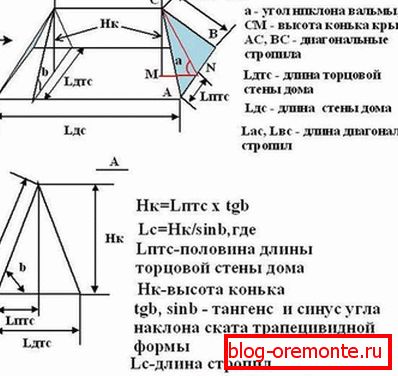

Calcolo delle pendenze e altezza della cresta

La stesura del sistema di copertura del tetto a quattro falde inizia con i calcoli che determinano la geometria della struttura futura:

• Calcolo delle rampe di pendenza. I progettisti professionisti eseguono un calcolo basato su formule trigonometriche che calcolano la pendenza della pendenza attraverso il coseno di un triangolo con una data base uguale alla larghezza della casa. Ma i costruttori alle prime armi possono utilizzare tabelle di riferimento che forniscono i valori di pendenza raccomandati per le zone con diversi carichi di vento e neve e vari materiali di copertura. Tra questi fattori determinano la limitazione, che sarà ottimale per questa costruzione. Si noti che l'angolo di inclinazione dal gatto nell'intervallo di 45-55 gradi è adatto per la maggior parte dei progetti. Tuttavia, più è ripido, più materiali vengono spesi durante la costruzione.



• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Tetto a padiglione имеет коньковый узел, так как все стропила сходятся в одной точке.

Facilitare il processo di progettazione di un sistema di traliccio chetyrekhskatnoy tetto può programmi speciali per computer, calcolatrici, che richiede solo l'inserimento dei dati di origine: la dimensione della casa, il numero di rampe.

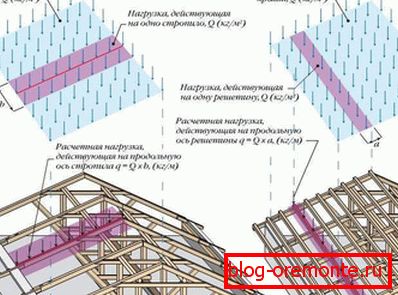

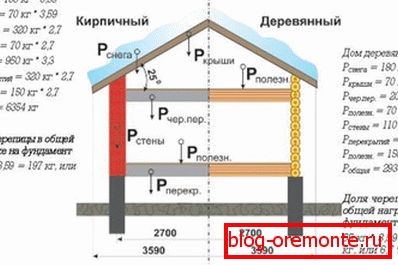

Calcolo del carico

La fase successiva del design: determinare la composizione degli elementi del sistema di truss e la loro sezione. Per fare questo, eseguire il calcolo dei carichi, che è sottoposto a design chetyrehskatny. Sono divisi in tre tipi:

• Permanente. Il loro tetto a padiglione sta vivendo tutto il tempo. In questo tipo sono inclusi il peso della torta di copertura, il sistema a traliccio, il piano mansardato, se si prevede di utilizzare l'attico come spazio abitativo. Non dimenticare che il sistema di drenaggio delle nivelle - questo è anche un carico aggiuntivo, che sostiene il tetto.



• Temporaneo. La struttura non è costantemente soggetta all'azione di questi carichi, ma solo di volta in volta, nei restanti periodi è minima. Stiamo parlando di neve e carico del vento, del peso di scongelamento e acqua piovana, della massa di una persona che esegue riparazioni e manutenzione del tetto.



• Speciale. Questo articolo è rilevante per i residenti di aree con un maggiore rischio sismico o di uragano. Il tetto a quattro falde è progettato per quanto riguarda i possibili carichi estremi al fine di proteggere le persone sotto di esso.

Sommando i valori di tutti i carichi, determinano il totale, che, a seconda del materiale utilizzato per il tetto, può raggiungere 180-250 kg per metro quadrato. Sulla base di questa figura, determinare il numero di elementi del sistema di truss e la loro sezione, facendo riferimento alla tabella di riferimento. Sistemi più complessi sono più convenienti da calcolare in programmi speciali, il cui risultato è un diagramma pronto di un sistema a traliccio di un tetto di tipo a quattro rulli.

Elementi principali

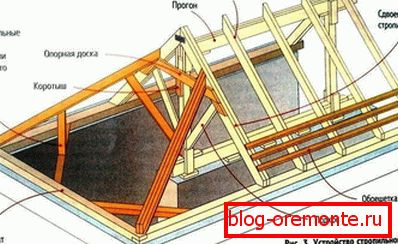

Il sistema del tetto della trave consiste di una pluralità di parti componenti, obbligatorie e ausiliarie:

1. Mauerlat. Una sezione del fascio di 100x100 mm o 150x150 mm, distribuendo uniformemente il carico attorno al perimetro delle pareti portanti. La differenza tra il tetto a quattro lati è che per l'installazione sono necessarie quattro piastre di potenza e non due, come per un tetto a due lati.
2. Sdraiato Una barra che funge da supporto per i pilastri, che viene utilizzato in un sistema di traliccio inclinato. Lui, come Mauerlat, distribuisce il peso del tetto, ma si trova sul muro interno del cuscinetto.

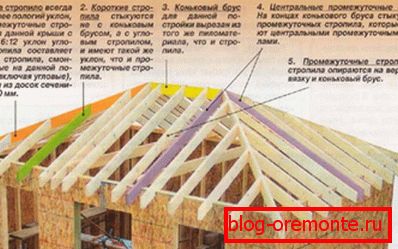

3. Gambe Rafter. Elementi di tavole con una sezione di 50x150 mm o 100x150 mm, che trasportano la torta del tetto e impostano la geometria delle rampe. Nella costruzione di tetti a quattro falde usare travi comuni, a doghe e pavimento. I privati ​​sono disposti a coppie lungo la trave di cresta, formando pendii trapezoidali. Wicked, che va dal crinale ai due angoli della casa, forma i pendii triangolari di estremità. E le travi del rafter sono basate sulla parte superiore delle doghe e hanno lunghezze diverse.
4. Corsa della cresta Legname, basato su rack verticali, a cui sono attaccate le travi. Questo è il punto più alto del tetto.
5. Rack. Puntelli verticali che poggiano a terra. Supportano la trave di cresta o il centro del piede del traliccio.
6. I montanti. Barre disposte ad angolo rispetto alle gambe del rafter per impedire che si pieghino.
7. Serraggio e bullone. Ponticelli orizzontali in legno o metallo, che collegano coppie di piedini per travi, riducendo il carico di scoppio sulle pareti. Il bullone è installato nella parte superiore del rafter, nel serraggio sul fondo, spesso usando come travi del pavimento.
8. Fattorie Sprengel. Sprengel - alzata verticale per travi cucite. Se non c'è nulla a cui appoggiarsi, imposta la tenuta tra i due lati adiacenti della casa e usa gli angoli in metallo per fissare uno Sprengel.
9. Tornitura. La base per la pavimentazione del materiale di copertura. Se le tavole sono inchiodate senza spazi vuoti, il disegno della barra viene definito solido. E se le tavole si alternano con un piccolo spazio - reticolo. Lo schema della guaina dipende dal tipo di materiale di copertura.
10. Tetto a sbalzo Parte della trave, che è 40-50 cm a favore del perimetro della casa, proteggendolo dall'umidità.

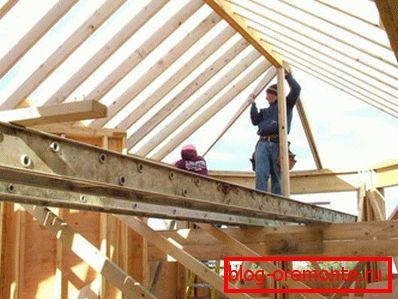

Costruisci un sistema di tralicci

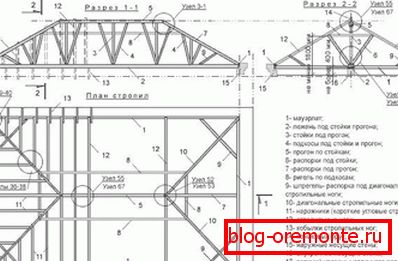

Con un disegno del sistema di truss in mano, è possibile iniziare il lavoro di assemblaggio. Poiché il legno naturale viene utilizzato principalmente come materiale, non sarà superfluo trattarlo con un antisettico di penetrazione profonda per proteggere dall'umidità e dai batteri. I maestri del tetto si basano su una serie di caratteristiche che dovrebbero essere prese in considerazione durante l'installazione del sistema di capriate di un tetto a padiglione:

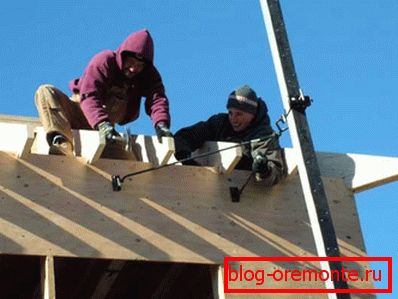

• È difficile anche per un lavoratore molto esperto eseguire lavori sul montaggio del tetto da solo a causa della lunghezza e del peso di tralicci e pilastri.



• Poiché alcuni elementi del sistema di tralicci sono lunghi, in particolare travi diagonali, il legname segato di dimensioni standard non è adatto alla loro fabbricazione. Questo problema è risolto con l'aiuto di truss compositi di due o anche tre parti.



• Se le lunghezze delle travi non sono sufficienti a formare la sporgenza, vengono messe in opera da fillys fatte di tavole di sezione più piccola.

Il sistema di tralicci ben calcolato e ben assemblato è la base del funzionamento a lungo termine del tetto a quattro falde, che diventerà un'affidabile protezione dalle intemperie, indipendentemente dal fatto che si tratti di un tetto o di un'anca!
